新疆250kV串聯電抗器(進線電抗器)購置項目技術規范 一、總則 本技術規范用于250kV串聯電抗器(進線電抗器)的招標,內容包括該系統的主要功能、技術指標及必需的事項;本技術規范書提出了最低限度的技術要求,但未對一切技術細節作出規定,也未充分引述有關標準和規范的條文,供方應提供符合本技術規范書和最新國家標準的優質產品;本技術規范書所用的標準如與供方所執行的標準不一致時,按較高標準執行。
二、標準和規范 下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適于本部分,然而鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本使用以本標準。 引用規范:

三、主要功能要求 串聯電抗器(進線電抗器)采用銅導線繞組,油浸自冷式。 串聯電抗器(進線電抗器)可單獨或任意串聯、并聯使用時,采用環氧樹脂絕緣筒外殼,具有足夠的電氣、機械強度、必要的散熱能力以及油熱脹冷縮的裕度。串聯電抗器(進線電抗器)配備可靠的起吊專用設施。 串聯電抗器(進線電抗器)油采用#25變壓器油,工作時無變形無滲漏。 串聯電抗器(進線電抗器)有承受其重量的專用起吊裝置和運輸時的固定設施。串聯電抗器(進線電抗器)內部結構考慮在經過正常的鐵路、公路運輸后相互位置不變,緊固件不松動。 有額定電壓、電感、工作頻率、重量等的銘牌標識,銘牌用不銹鋼制成。
四、技術參數表:

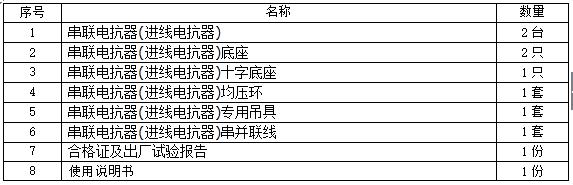

五、串聯電抗器(進線電抗器)配置要求

六、供貨日期 合同簽訂后1個月內。合同簽訂后1個月內到達新疆電力所。如驗收不合格,則由供方在15天內提供合格品更換。
七、安裝與調試 設備安裝與調試由供方完成,需方負責提供場地并及其它設備安裝和調試必須的條件,并派人協助設備安裝與調試。在調試中出現的設備問題等由供方解決。
八、售后服務及質保 1 供方負責對需方進行一次免費現場技術培訓,培訓包括設備性能與特點、使用、簡單故障判斷、排除方法等。 2 質保期為貨物驗收合格現場安裝運行后12個月內,質保期內供方負責免費維修或更換。 3 供方免費提供售后服務。在接到需方關于產品問題的書面?zhèn)髡婧髴?4小時內響應;能通過電話解決的電話解決,不能通過電話解決且確需要到現場解決的應在72小時內到達工作現場。 4 售后服務:當需方發現故障自通知之日起3日內供方應派人到現場負責維修,終生保修。 5 供方應向需方提供必要的備品、備件,在合同執行后,供方也應向需方優惠提供備品、備件及技術服務。 6 系統軟件終身免費升級。 |
